메모리 패턴 손상 - 납땜 재생


윈도우 재설치하고 댁에 가져가셔서 안 켜지는 증상으로 재내방해주셨는데요.
메모리를 떼서 확인해보니 위와 같이 남땜된 흔적이 보이네요.

언제 한번 오래된 메모리카드의 접속부위의 금속을 칼로 벗겨봐야겠네요.
금속 아랫부분을 남땜으로 붙여놓을 거 같지는 않습니다만
혹시라도 싶어서 한 번 뜯어봐야겠습니다.

제 짧은 생각으로는 기판에 남땜으로 금속을 붙여놓은 거 같지는 않은데 ...
저 정도 위치가 메모리를 반대 방향으로 꽂으면 합선나면서 잘 벗겨지는 부분인데요.
이렇게 반대로 장착하면서 패턴을 날려먹었던 메모리를 살리는 작업을 했었던 것이 아닐까?
는 생각이 불현듯 드네요.

해당 메모리카드는 고객님 컴퓨터에 있던 메모리라서 회수해서 테스트해볼 수는 없었고
다른 구형 메모리카드의 금도금된 접속부를 들어내서 확인을 해봐야할 거 같습니다.


[ 메모리 슬롯 관련 읽어볼 거리 ]

1. 메모리 슬롯 핀 휘는 증상

2. DDR2 DDR3 메모리 슬롯 핀 굵기 비교

3. CPU 1155 소켓 핀 휘어짐






[ 2021년 07월 05일 ] 내용 추가

DDR3 메모리 소켓도 탐

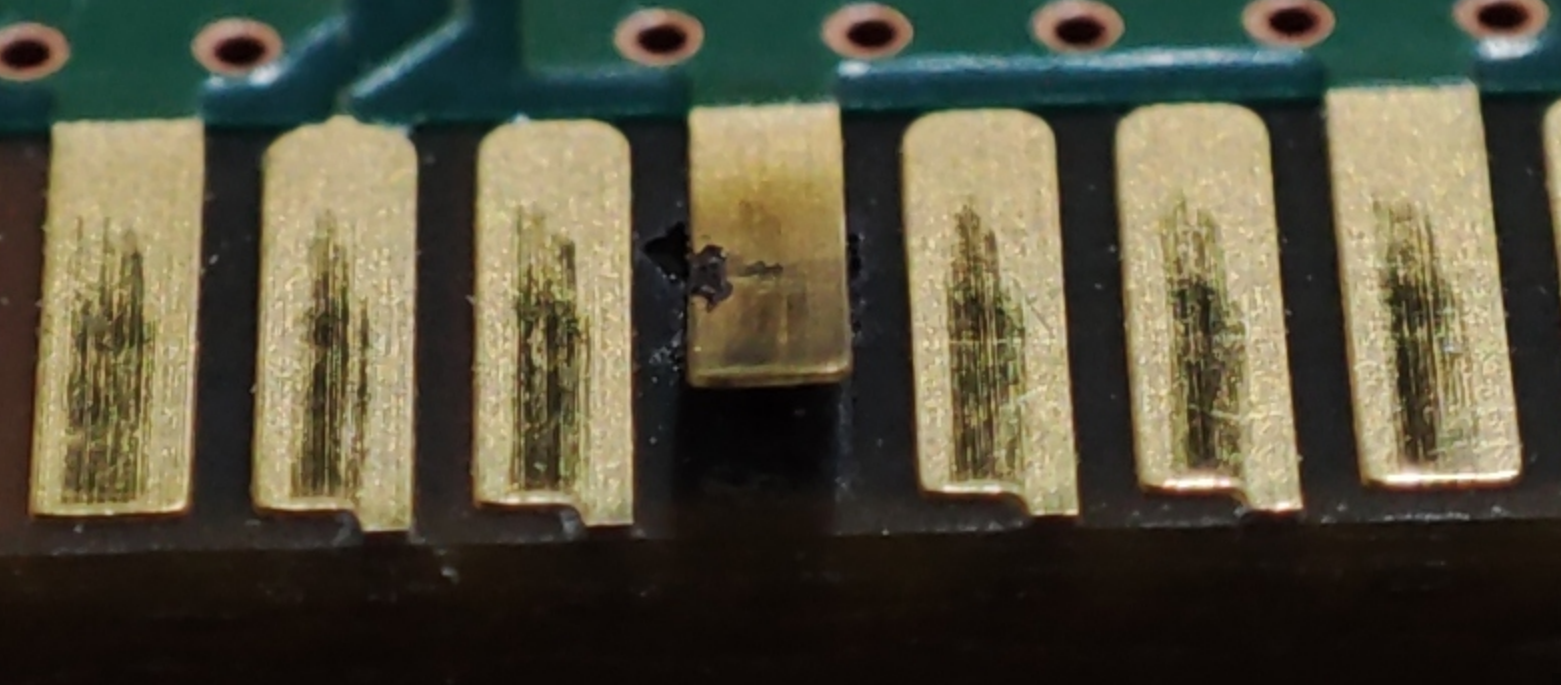

일어난 메모리 패턴(골드핑거)

메모리 패턴 일어남

초강력 본드 + 이쑤시개에 발라서 고정시켰습니다.

강력본드로 들뜬 패턴 고정



약간 넘쳐서 메모리 패턴이 오염되기는 했는데요. 슬롯에 꽂으면 정상적으로 잘 인식되네요.

강력본드로 고정함






이렇게 골드핑거(PCB Pattern)를 재생(Repair)하시는 분도 계시네요.
