레노버 노트북 Z51-70 분해, RAM, SSD 업그레이드

레노버 Z51-70 분해, RAM, SSD 업그레이드

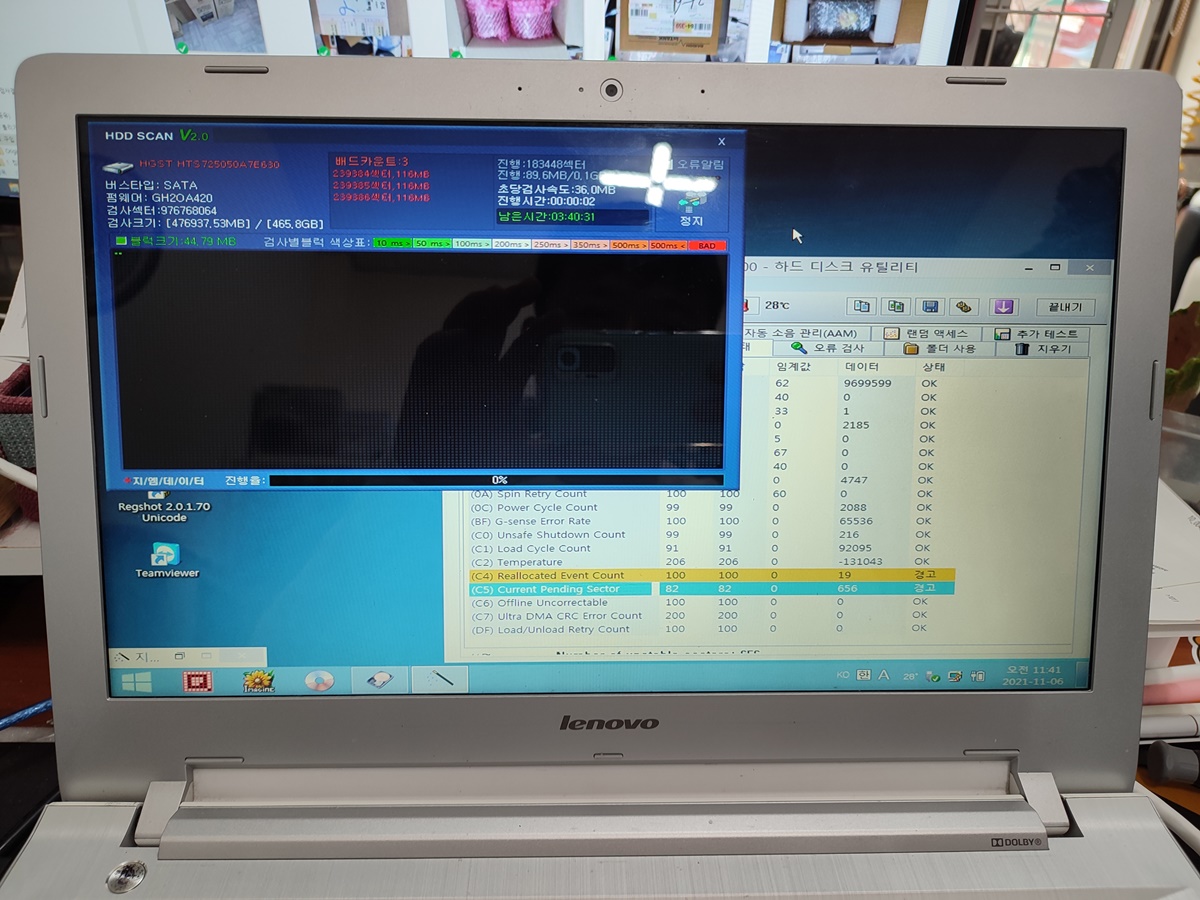

Lenovo Z51-70 80K6 모델입니다. 노트북의 동작 속도가 매우 느려서, 윈도우PE로 부팅해서 노트북의 하드디스크의 상태를 확인해봤는데요. 아래와 같이 배드섹터가 많이 발견되고 검사 진행이 지속적으로 안되는 증상이 있습니다.

배드섹터

노트북의 힌지 부분의 고정하는 나사가 없네요. 나중에 노트북을 분해하고 확인해보니, 힌지 부분의 너트 부분이 파손된 상태로 헐거워 나사가 모두 빠져버린 듯 합니다. 아직은 노트북의 플라스틱 커버가 힌지 압력을 지지하지만, 열었다 닫았다 반복하면, 그마저도 파손될 가능성이 있어 보입니다.

노트북의 뒷면 - 나사가 몇개 없음

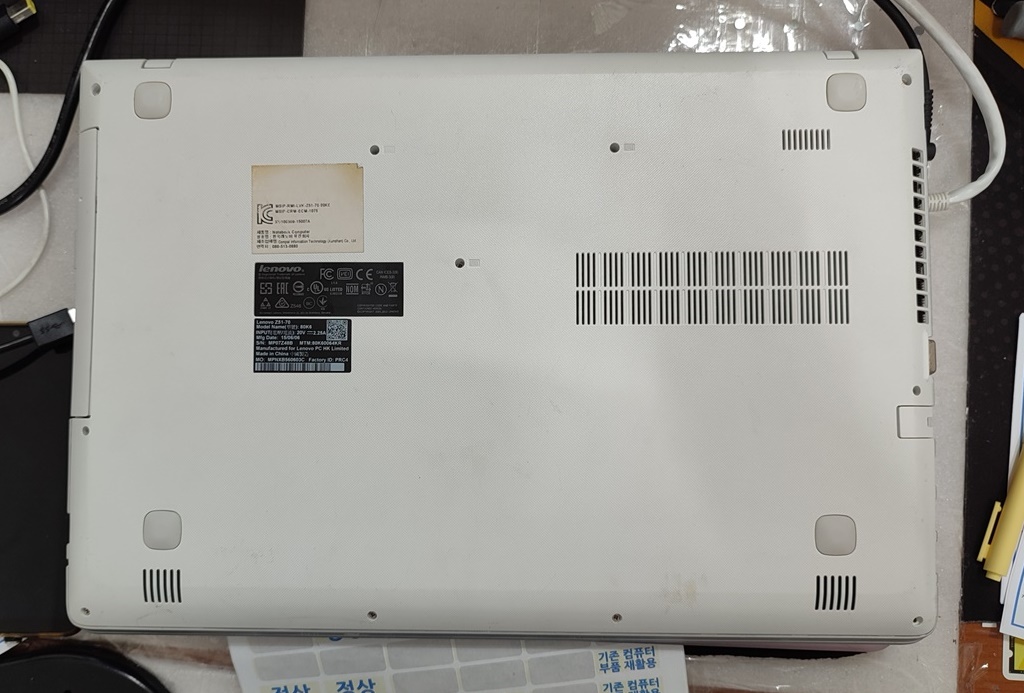

노트북 뒷면에 나사를 모아봤는데 곳곳에 이빨이 빠진 것 처럼 나사가 없네요.

노트북 나사

배드섹터가 많이 검출된 하드디스크를 제거했습니다. 500기가 7200RPM의 히타치 하드디스크가 장착되어 있네요.

고장난 하드디스크는 제거했습니다.

이 제품은 뒷면의 나사만 풀어서는 분해가 안되는 모델이고요. 노트북 자판 밑에 고정된 나사 3개를 모두 풀어줘야 하판이 분리되는 예전 방식으로 조립된 노트북이네요. 요즘은 이런 노트북은 잘 없는 거 같습니다.

자판을 제거하고 나사를 풀어야 분해가 됩니다.

힌지를 잡아주는 부분이 약해서 노트북을 함부로 접지는 않고 펼친 상태로 작업을 진행했습니다.

노트북 내부 모습

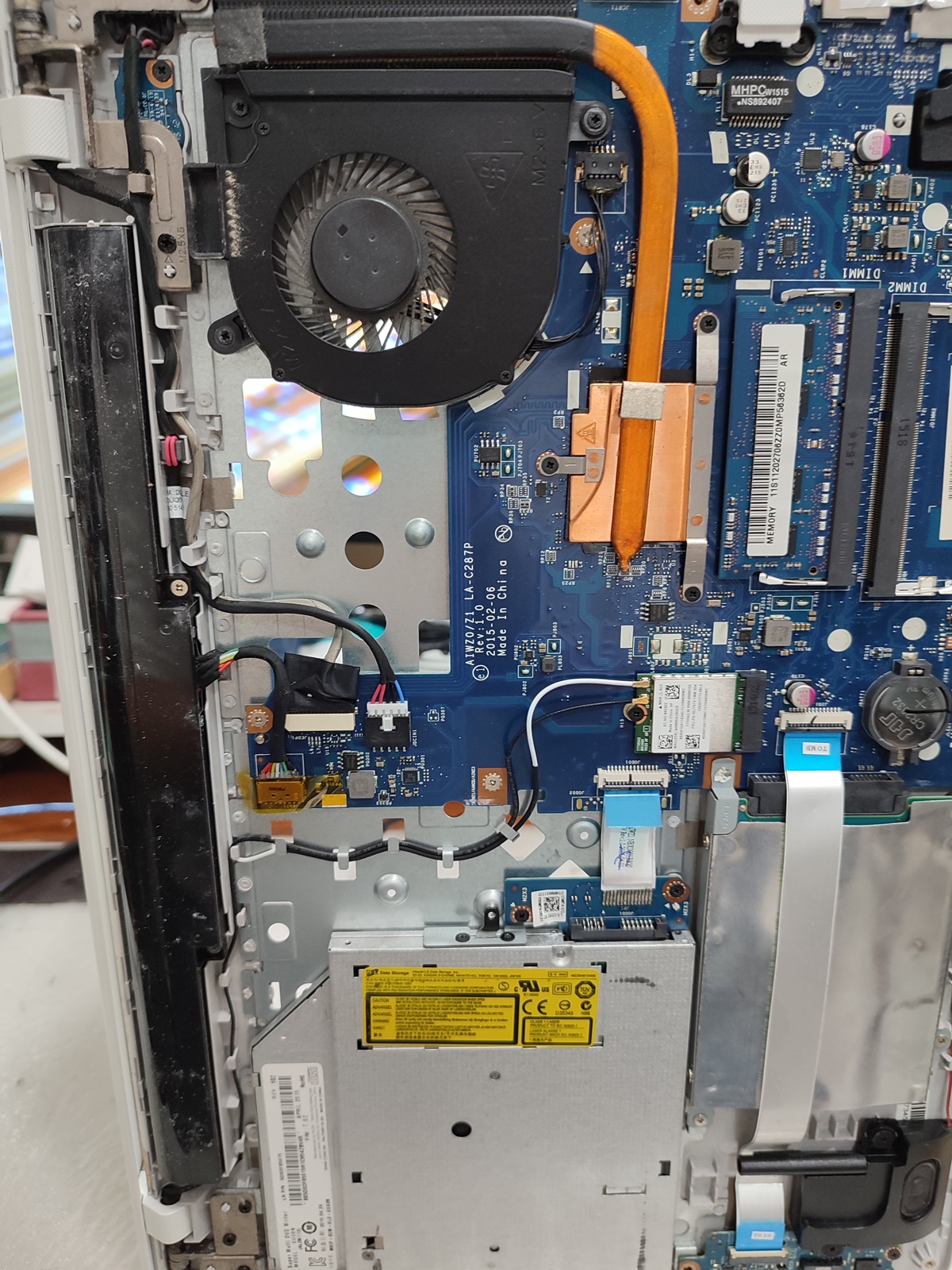

분해된 노트북 메인보드의 모습

메모리와 SSD 교체하기 전에 배터리 커넥터를 먼저 제거합니다.

배터리 전원 차단

기존에 불량난 하드디스크를 제거하고 SK 하이닉스 S31 250GB SSD 교체 진행 중

SK 하이닉스 S31 250GB SSD 교체 진행 중

기존에 장착된 메모리는 SK 하이닉스 DDR3L 4기가 저전력 메모리가 장착되어 있습니다. 삼성 DDR3L 4GB 메모리를 추가 장착했습니다.

SK 하이닉스 DDR3 4GB 저전력 메모리

삼성 DDR3L 4기가 메모리 추가 장착

구입후 한번도 교체하지 않은 메인보드의 동전형 전지도 같이 교체했습니다.

메인보드의 CR2032 배터리도 교체했습니다.

CPU의 서멀컴파운드도 굳어버린 상태이기 때문에 새로 도포를 했습니다.

노트북 서멀 컴파운드 상태

방열판에도 굳어버린 서멀컴파운드를 제거하고 실외에서 컴프레샤로 불어냈습니다.

방열판에 굳은 서멀컴파운드 제거

새로운 서멀 컴파운드를 재도포하고 있습니다. MX-4

새로운 서멀컴파운드 재도포

마지막으로 배터리 커넥터를 메인보드와 연결하고 있습니다. 뚜껑 닫기 전에 항상 확인할 부분입니다. 다시 열어야하는 경우가 생길 수 있습니다.

마지막으로 배터리 커넥터를 재결합하고 있습니다.

다시 전원을 켜서 메인보드 설정화면으로 들어가서, 새로 장착한 장치가 정상적으로 인식되는지 먼저 확인합니다. 메모리는 4기가 + 4기가 = 총 8기가가 제대로 인식됐네요. SSD는 250기가가 제대로 인식되고 있습니다.

메인보드 설정화면에서 새로 장착된 부품명을 확인하는 중

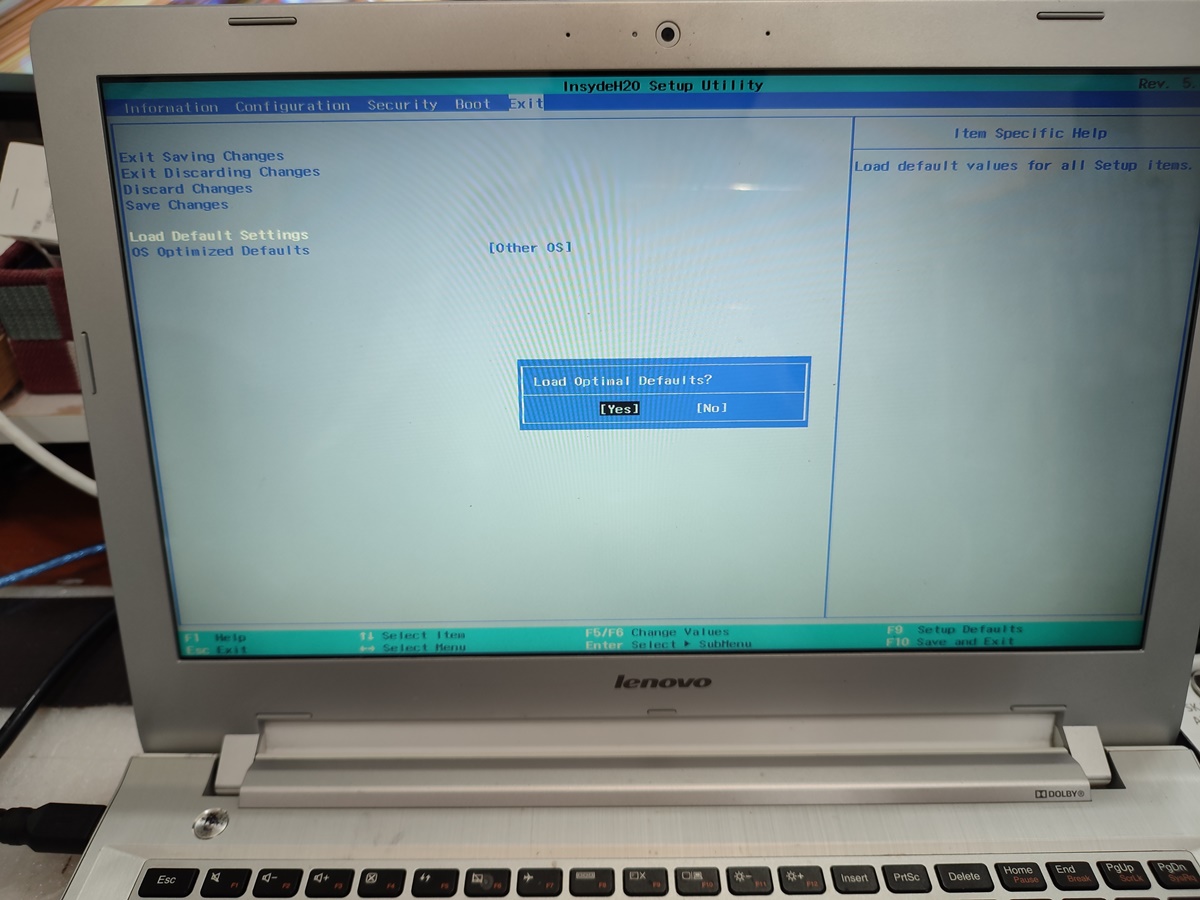

오래된 노트북은 사용하다가 갑자기 설정값이 원상복구되는 경우가 간혹 생기기 때문에 디폴트값으로 먼저 복원을 시도했습니다.

디폴트 값으로 변경 중

그리고, 핫키 모드는 사용하지 않도록 설정했습니다. 아이들이 사용하는 노트북인데 간혹 비행기 모드가 눌러지면, 이유도 모르고 무선 인터넷이 안되는 경우가 있기 때문입니다.

부팅 설정을 확인하는 중

윈도우 설치하기 전에 부팅 설정을 확인하고 있습니다. UEFI모드가 먼저 실행되는 게 기본값으로 설정된 노트북이네요.

부팅 설정을 확인하는 중
