ASUS FX707 노트북 분해 (ASUS FX707 laptop disassembly)

안녕하세요. 동탄 센트럴파크 옆에 있는 컴퓨터 수리점, 동탄컴퓨터입니다. 2010년부터 한 자리에서 계속 영업하고 있습니다.

hello. This is Dongtan Computer, a computer repair shop next to Dongtan Central Park. It has been operating at the same location since 2010.

아래는 ASUS 노트북 FX707의 SSD 용량 추가 및 메모리 업그레이드를 위해서 ASUS 노트북을 분해한 사진입니다.

ASUS FX707 노트북 뒤판

Below is a photo of an ASUS laptop disassembled to add SSD capacity and upgrade memory.

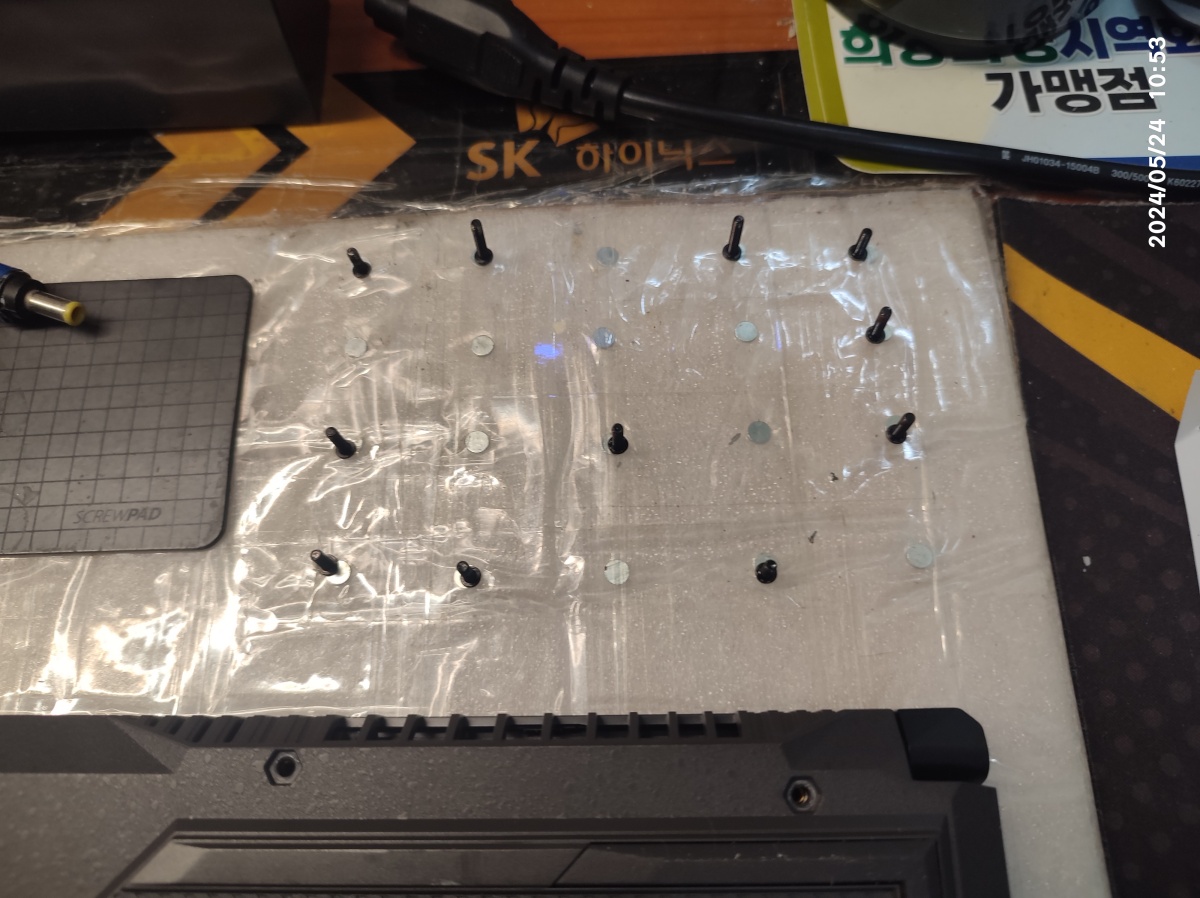

(1) 뒤판의 모든 나사를 한 곳에 잘 보관합니다.

(1) Keep all screws on the back plate in one place.

노트북 뒤판에 조여진 나사는 한 곳에 잘 모아둡니다. 나사 크기가 다릅니다.

(2) 뒤판 기준으로 우측 하단 나사 하는 빠지지 않습니다. 안쪽에 와셔가 쳐워진 상태입니다.

(2) The screw on the lower right side of the back plate does not come off. There is a washer installed inside.

뒤판에서 바라봤을 때, 우측 하단의 나사는 플라스틱 와셔로 잡혀서 완전히 풀리지 않습니다.

(3) 뒤판 커버의 모습입니다.

(3) This is what the back plate cover looks like.

노트북 뒤판 커버의 구조입니다.

(4) 뒤판 커버가 분리된 모습입니다. (메인보드 및 기판 생김새)

(4) This shows the back plate cover removed. (Mainboard and PCB appearance)

뒤판 커버를 열면 노트북의 메인보드 모습입니다.

(5) 메모리와 기존 SSD 위에 덮개가 씌워졌네요. 덮개를 제거해야 메모리 업그레이드 가능합니다.

(5) A cover is placed over the memory and existing SSD. You must remove the cover to upgrade memory.

메모리와 M.2 SSD 덮개는 양면테이프로 고정된 상태입니다.

M.2 SSD와 메모리는 얇은 방열 테이프와 열 발산할 수 있는 커버를 덮어놨네요.

(6) M.2 SSD 슬롯이 2개 있어서 오른쪽에 빈 슬롯에 SSD를 추가 장착할 계획입니다.

(6) There are two M.2 SSD slots, so I plan to install an additional SSD in the empty slot on the right.

M.2 SSD 추가 슬롯

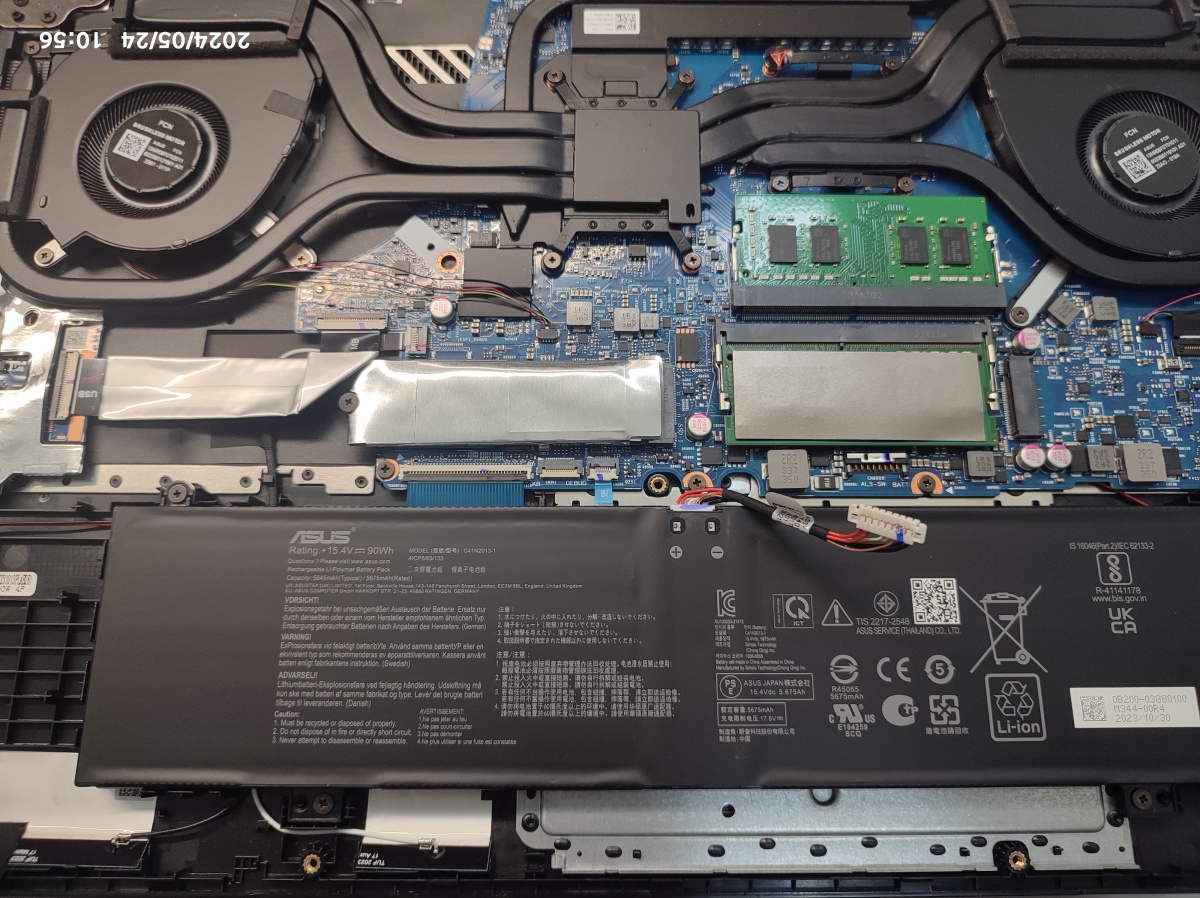

(7) 그 외 기판 사진

(7) Other board photos

CPU와 GPU 방열판

노트북 팬 BRUSHLESS MOTOR 13NR09F0T02011

방열판과 우측팬 13NR09F0T01011

m.2 SSD와 메모리 가려진 부분

좌측 스피커

M.2 예비 슬롯

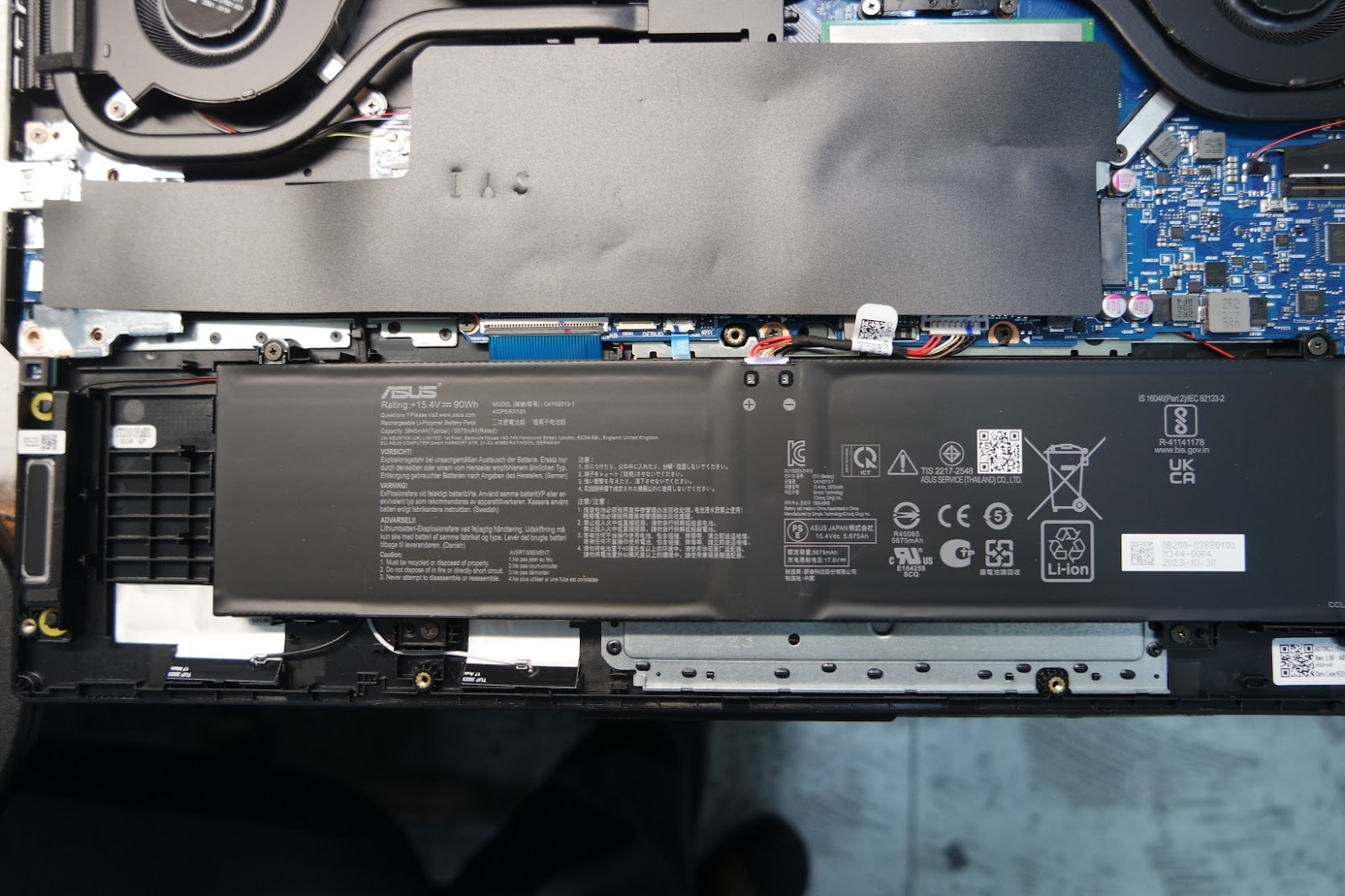

배터리 사진 C41N2013-1

배터리 커넥터 사진
