ASUS F556UA-AB32 분해 SSD 업그레이드



ASUS F556UA-AB32 노트북이 입고됐습니다. 뒷면은 아래와 같이 생겼습니다. SSD 슬롯이 별도로 마련되지 않아서 기존의 하드디스크를 제거하고 SSD를 교체할 예정입니다.

ASUS F556UA-AB32 뒷면

ASUS F556UA-AB32 라벨

분해할 때, 숨겨진 나사를 잘 찾아서 제거해야 합니다. 메모리 슬롯은 별도로 만들어놔서 업그레이드가 간단하게 가능합니다. 그리고 메모리 슬롯에 숨겨진 나사를 제거해야 분해가 가능합니다. 좌측 미끄럼 방지패드 밑에도 나사가 있습니다. 우측 미끄럼 방지 패드 밑에는 나사가 없습니다. 나사의 길이도 다양하기 때문에 위치별로 나사를 잘 모아두는 것이 좋습니다.

우측 미끄럼 방지 패드 밑에는 나사가 없음

좌측 미끄럼 방지 패드 밑에 나사가 있음

메모리 슬롯에 숨겨진 나사가 있음

껍질 분해하면 아래와 같이 생겼습니다. 플라스틱 걸쇠가 고정되는 부분을 잘 확인하고 분해하면 도움이 됩니다.

뒷판의 플라스틱 껍질입니다. 걸쇠 부분을 잘 확인하면 분해하는데 도움이 됩니다.

노트북의 내부 모습입니다. 기존의 하드디스크를 제거하고 SSD로 교체할 예정입니다. 먼저 배터리를 제거하고 작업을 진행합니다.

노트북의 내부 모습.

노트북의 배터리는 제거하고 SSD 업그레이드를 진행합니다.

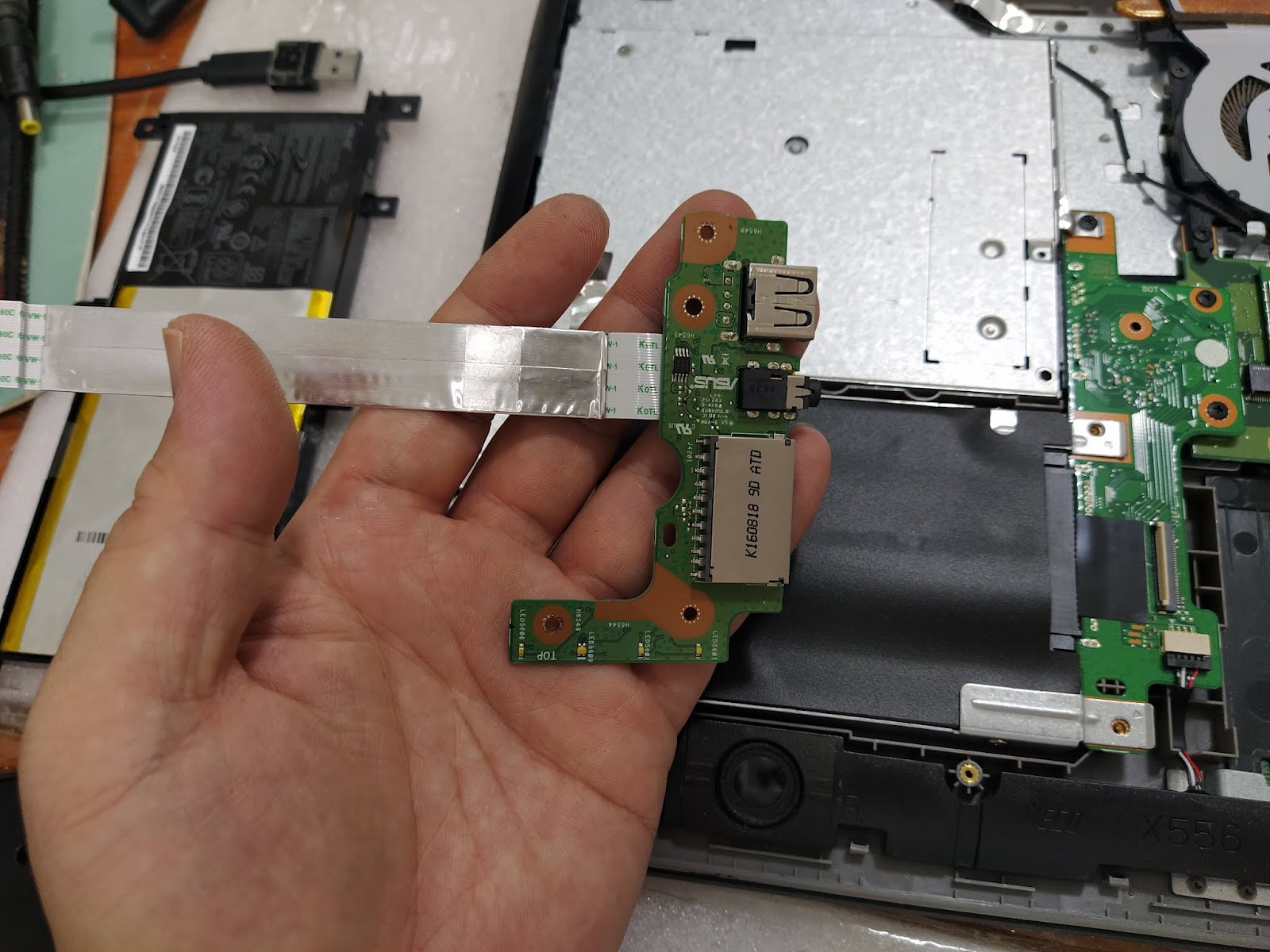

하드디스크를 분해하기 위해서는 좌측에 있는 작은 기판을 분리한 다음 하드디스크 제거가 됩니다.

하드디스크를 분해하기 위해서는 작은 기판을 분리합니다.

하드디스크를 분리하고 SSD로 교체합니다.

하이닉스 S31 250기가 SSD로 교체하고 재장착합니다.

하드디스크 SSD 교체 작업

노트북을 여기까지 뜯을 일은 거의 없기 때문에 서멀구리스 재도포 작업도 동시에 진행했습니다.

CPU 서멀컴파운드 재도포 작업 진행 중

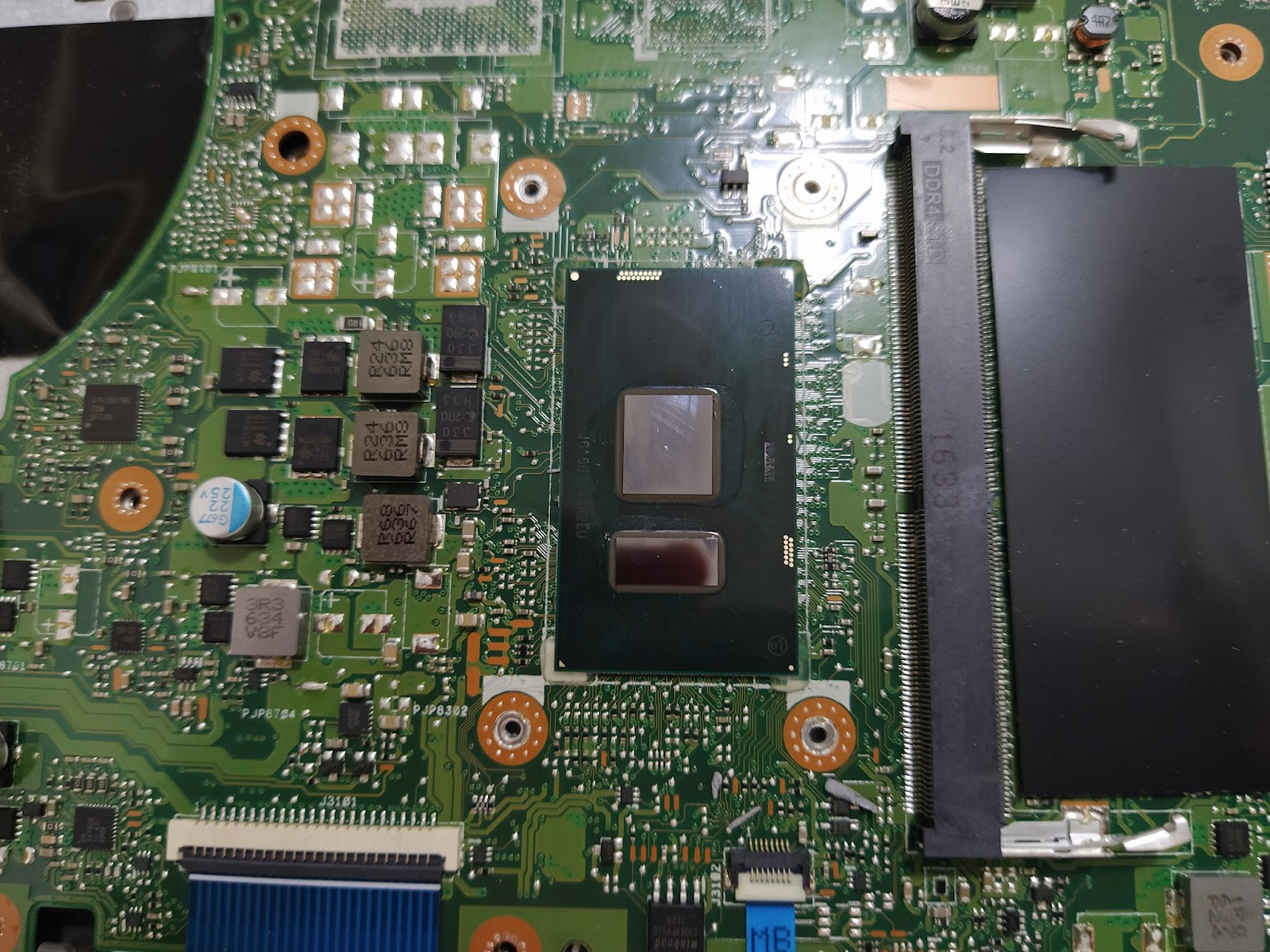

굳은 서멀구리스를 깨끗하게 닦아내고

굳은 서멀구리스를 깨끗하게 닦아내고 (2) 서멀컴파운드를 재도포합니다.

배터리를 재조립하고 빠진 커넥터가 없는지 다시 확인합니다.

배터리를 재장착하고 케이블 커넥터를 다시 확인합니다.

부팅 후 SSD 모델이 정상적으로 뜨는지 확인하고 있습니다. 케이블 제거했더너 우측 USB가 정상적으로 인식되는지 확인합니다.

우측의 USB 포트는 별 문제가 없는데 좌측의 USB포트는 흙탕물 같은 이물질이 묻은 상태네요. 커피, 초코우유 등을 쏟은 게 아닐까 추정됩니다.

The ASUS F556UA-AB32 laptop is in stock. The back looks like the following. SSD slots are not provided separately, so we plan to remove the existing hard disk and replace the SSD.

ASUS F556UA-AB32 Backside.

ASUS F556UA-AB32 Label

When disassembling, you must find and remove the hidden screw well. Memory slots are made separately, making it easy to upgrade. And the screws hidden in the memory slot must be removed to be disassembled. There is also a screw under the anti-slip pad on the left. There is no screw under the anti-slip pad on the right. Since the length of the screws varies, it is recommended to collect the screws well by location.

There are no screws under the right anti-slip pad.

There's a screw under the anti-slip pad on the left.

There's a hidden screw in the memory slot.

When the shell is disassembled, it looks like the following. It is helpful to check and disassemble the part where the plastic latch is fixed.

It's a plastic shell on the back plate. If you check the clasp carefully, it helps to break it down.

This is the inside of the laptop. We are planning to remove the existing hard disk and replace it with SSD. First, remove the battery and proceed with the work.

The inside of the laptop.

Remove the laptop's battery and proceed with the SSD upgrade.

To decompose the hard disk, the small substrate on the left is separated and then the hard disk is removed.

To break down the hard disk, separate the small substrate.

Remove the hard disk and replace it with an SSD.

Hynix S31250 will be replaced with SSD and re-installed.

Replacement of hard disk SSD.

Since I rarely open my laptop up to here, I also re-applied thermal grease at the same time.

CPU thermal compound re-application is underway.

Wipe off the hardened thermal copper.

Wipe the hardened thermal copper clean and (2) reapply thermal compound.

Reassemble the battery and check again if there are any missing connectors.

Reinstall the battery and check the cable connector again.

After booting, we are checking if the SSD model appears normally. After removing the cable, check if the USB on the right is recognized normally.

There is no problem with the USB port on the right, but the USB port on the left is stained with foreign substances such as muddy water. It is presumed that coffee and chocolate milk were spilled.
